实验室真空系统：真空阀门的选用要点

2022-10-11 11:36:15

次

关于真空阀的选择要点，以下是选购真空阀时需要考虑的内容:

一、按工作压力分，有低真空阀门、高真空阀门、超高真空阀门。

二、按结构特点，有蝶阀、球阀、隔膜阀、挡板阀、插装阀、角阀、直通阀、三通阀。

第三，按传动原理，有手动、气动、电动、电磁。气动一般是电磁先导和气缸执行动作的过程，或者是手动控制先导阀气缸执行动作的过程。电动手动和电动两用，断电时可手动操作。

四、按材质分不锈钢、碳钢、铝合金为主要材质的阀门。

五、根据动密封的材料，它还可分为金属密封和非金属密封阀门。带轴封O形圈的普通真空动密封的泄漏率为10-4 Pa。L/S，且轴运动过程中真空度不高，可在要求不高的高真空条件下使用。轴由金属波纹管密封，泄漏率为10-7 Pa。L/S，适合在超高真空条件下使用。

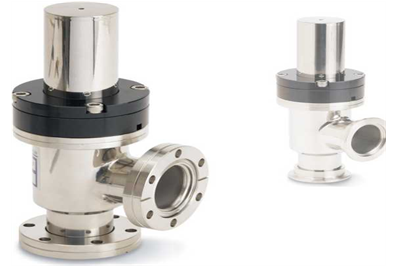

真空阀门

下面简单介绍真空阀的用途。

蝶阀为直通式，手动、气动、电动三种驱动方式由用户决定。手动蝴蝶的开启角度可以任意调节；智能气动和电动蝶阀的开启角度也可以任意调节。

插装阀用于对真空度或管道尺寸要求较高的场合。全电导和阀门的泄漏率为10-7 Pa。L/S，并且双向密封。驱动模式(手动、气动和电动)由用户决定。以及气动和电信号反馈装置。

隔膜阀和球阀为直通式，可用于正压和真空并存的场合。驱动模式(手动、气动和电动)由用户决定。

该阀用于真空管路的转角处和三通处。驱动方式有手动、气动、电磁、电动，由用户决定。其中GDC-J型电磁高真空挡板阀采用金属波纹管密封，应用范围广，也可作为充气阀使用。安装位置可以任意，可以反压到一个大气压，有反馈信号输出。

电磁皮带充气阀和电磁真空压差阀是专门用来防止机械真空泵回油的真空阀。它们安装在机械真空泵的进气口，与泵同步开启和关闭。一般不能用在其他地方，也就是说不能用于真空系统的放气。电磁真空压差阀的优点是功耗低，节能。DN≤50的阀体采用铝合金材质，重量轻，体积小，阀板关闭速度快。
